熱式氣體質量流量計產品概述

熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。

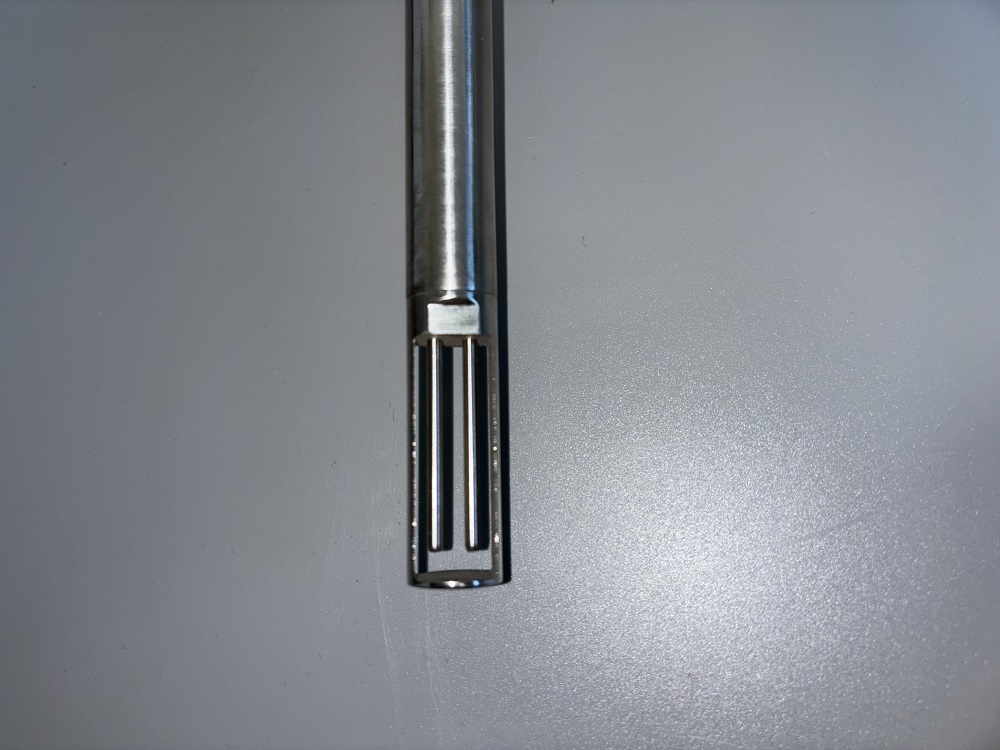

傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度T1；另一個傳感器自加熱到高于介質溫度T2，它用于感測流體流速，稱為速度傳感器。該溫度ΔT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將T2的熱量帶走，使T2的溫度下降，若要使ΔT保持不變，就要提高T2的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。

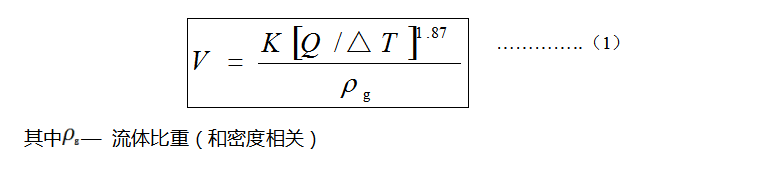

    V — 流速

    K — 平衡系數

    Q — 加熱量（和比熱及結構相關）

   ΔT — 溫度差

由于傳感器溫度比介質（環境）溫度總是自動恒定高出30℃左右，所以熱式氣體流量計從原理上不需要溫度補償。

熱式氣體質量流量計適用介質溫度范圍為-40-450℃。

1. 式中流體比重和密度相關





   ρ_n —  標準條件下介質密度（101.325 Kpa、20℃） （kg/m³）

   P — 工況壓力 （kPa）

   T — 工況溫度（℃）

   從（1）（2）式可以看出，流速和工況壓力，氣體密度，工況溫度函數關系已確定。

   恒溫差熱式氣體質量流量計不但不受溫度影響，而且不受壓力的影響，熱式氣體質量流量計是真正的直接式質量流量計，用戶不必對壓力和溫度進行修正。

   熱式氣體質量流量計技術參數

   熱式氣體質量流量計具有如下技術優勢：

• 真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒怏w的質量流量或者標準體積流量。

• 寬量程比，可測量流速高至120Nm/s低至0.1Nm/s的氣體，可以用于氣體檢漏。

• 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

• 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（需要特殊定制）

• 數字化設計。整體數字化電路測量，測量準確、維修方便。

• 采用RS-485通訊，可以實現工廠自動化、集成化。

• 氧氣、氮?dú)?、氫氣、氯氣及多組分氣體測量。

• 高爐煤氣、焦?fàn)t煤氣測量。 煙道氣測量、壓縮空氣測量。

• 天然氣，液化氣，火炬氣，等氣體流量測量。

• 電廠高爐的一次風、二次風流量測量。

• 礦井下通風或排風系統流量測量。

附錄4  常用氣體量程上限（Nm³/h）（下表可擴展）
