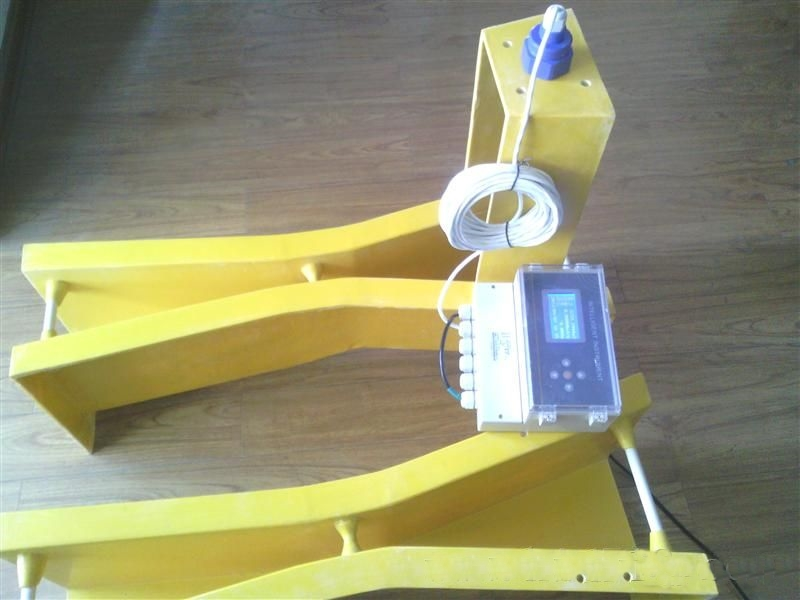

本儀表與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水流量，可以比其它形式的儀表，具有更高的可靠性。
本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號，同時記錄（如水質測量儀表：COD、PH等，*多4路）。存儲的記錄可以通過儀表上的按鍵查看，或通過打印機打印，或通過RS-232、RS-485、GSM短信遠程通訊傳輸。
本儀表適用于環保部門監測企事業單位的污水排放，適用于污水處理廠測流量。
主要技術指標及技術參數
1. 流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 流量準確度：+5％（1%～3％配用量水堰槽的不確定，再附加上1%～2％的儀表測量誤差）
4. 測距范圍：0.4～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. 測距準確度：±3mm （在1m量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20℃～55℃
（交流供電，且儀表內有附加自伴熱時可以：-35℃～55℃，附加自伴熱要在訂貨時聲明）
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：（220V±22V） 6W （使用儀表自伴熱時為26W）
直流供電：12V±2V 120mA [直流供電時，儀表沒有（4～20）mA輸出和繼電器動作]
交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
10. 儀表日歷鐘計時誤差: < 5分鐘/每月
11. 儀表數據存儲量：
每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月
每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時
12. 接入其它儀表的(4～20)mA電流：
儀表內部采樣電阻： 200Ω；負端與儀表地端共接
可以接入的數量：I1、I2、I3、I4共4路
13. 可以配接的打印機：接口插座， DB25插孔
設定為“打印記錄”時：EPSON兼容（建議配用TP-μp40T）
設定為“定時打印”時：僅TP-μp40T （需用該打印機內的漢字庫）
14. (4～20)mA電流輸出：
外部負載電阻：(0～500)Ω
誤差： 0.5％ (相對儀表示值)
負端與儀表地端共接 (根據應用要求可改成懸浮地輸出)
輸出內容：流量、液位可選
15. RS-232：接口插座，DB9插針
編碼方式： 1起始位，8數據位，1停止位，有奇偶校驗位或無校驗位
波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可選
通訊協議：怡文、金源、西交、九波等（見第十章第10節“遠程通訊”）
16. 繼電器：
控制方式： 每累計設定的m3閉合一次、液位報警、液位上限、液位下限可選
類型： 單刀雙擲 （常開、常閉）
觸點容量： AC250V 1A ；DC30V 1A
