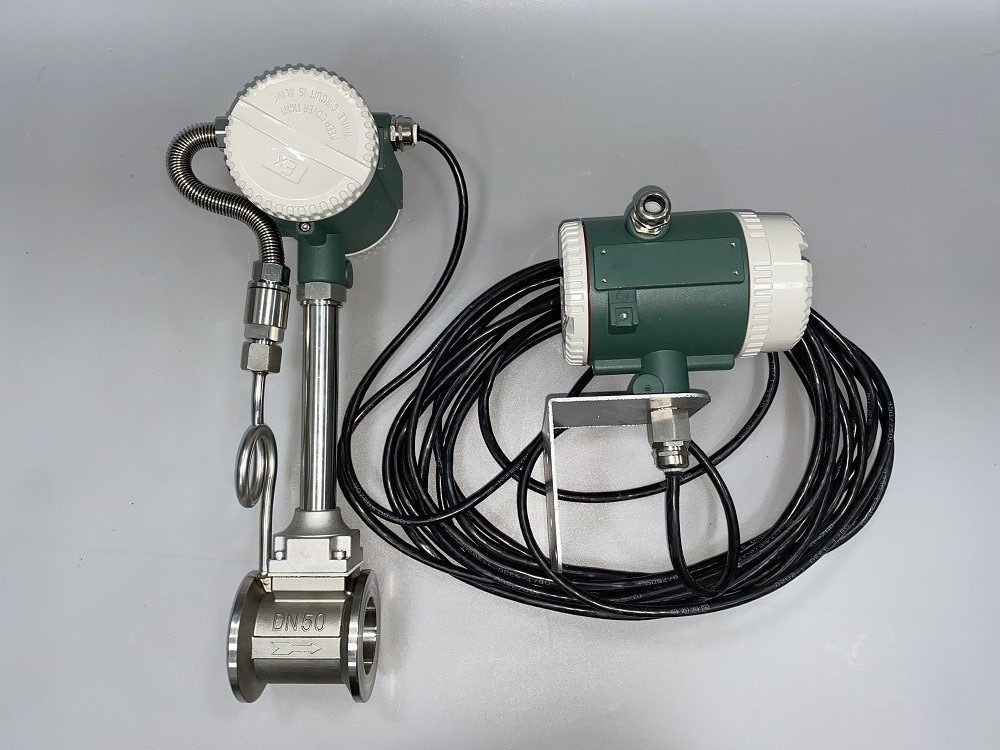

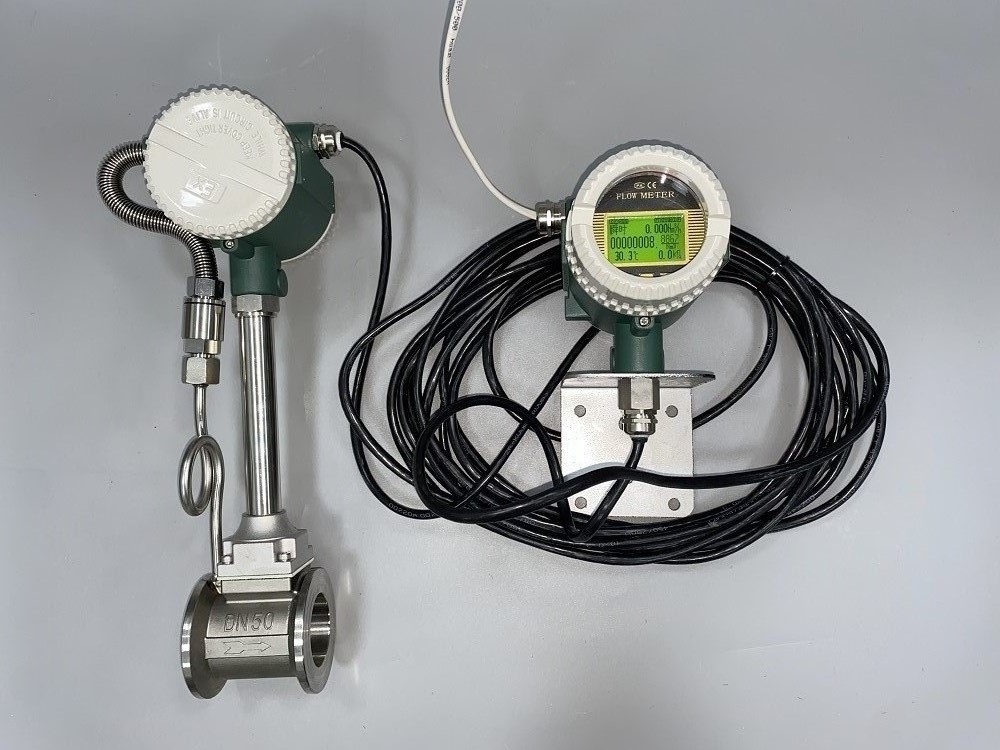

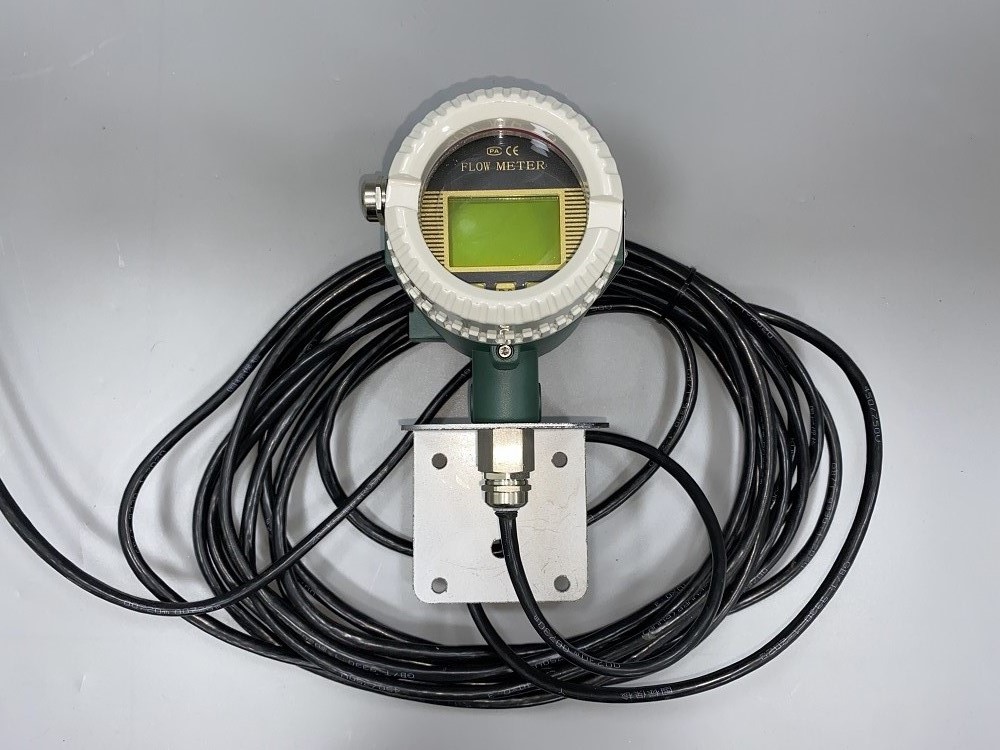

產品概述
LUGB型渦街流量計是速度式流量計的一種，基于卡門（Karman）旋渦原理研究設計的，主要用于工業管道中介質流體的流量測量，如：氣體、蒸汽或液體等多種介質的流量控制和計量。

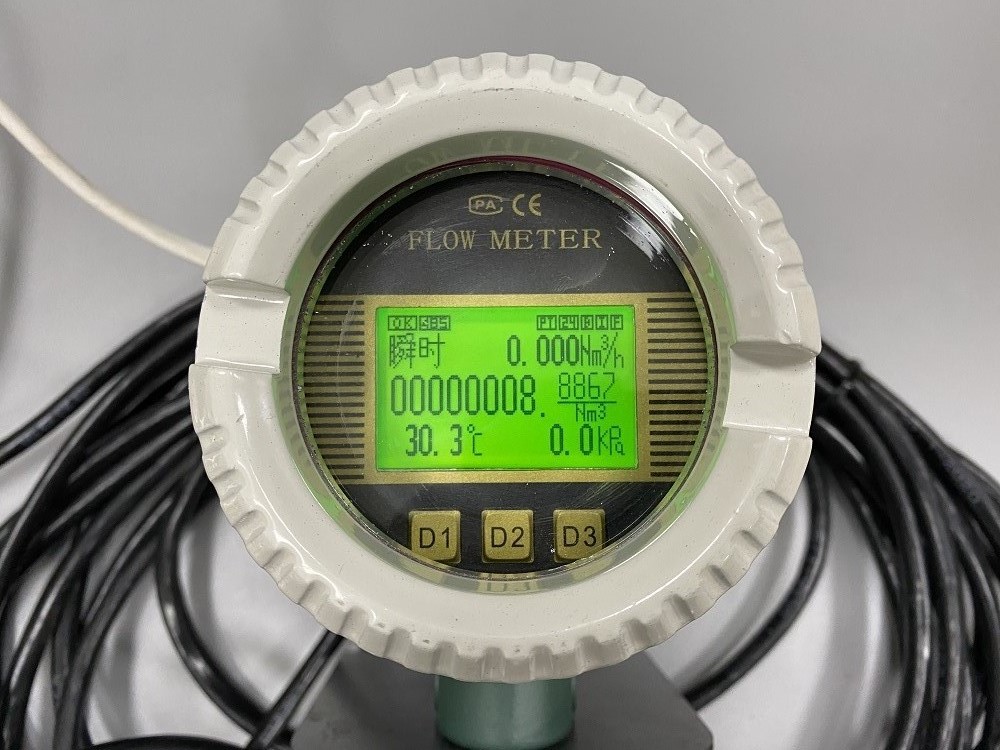

LUGB型渦街流量計根據選型不同可以實現以下功能：測量工業管道介質流體的溫度、壓力、瞬時流量和累計流量等參數，并具有脈沖輸出、4-20mA模擬信號輸出、RS485通訊（Modbus RTU協議）、Hart協議、物聯網GPRS等功能。

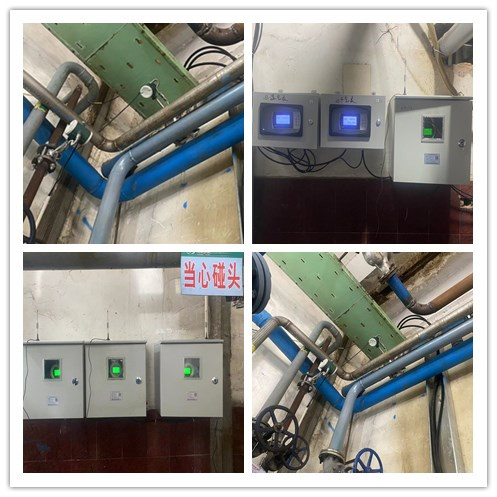

渦街流量計廣泛應用于供熱、供氣、化工、環保、冶金、紡織、鋼鐵、醫藥、造紙、排水等廠礦企業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮?dú)狻錃?、天然氣、煤氣等）、水和液體（如：水、汽油、酒精、笨類等）的計量
和控制。
產品特點
1、產品主體無可動部件，可靠性高，長期穩定，結構簡單便于維護；
2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定。

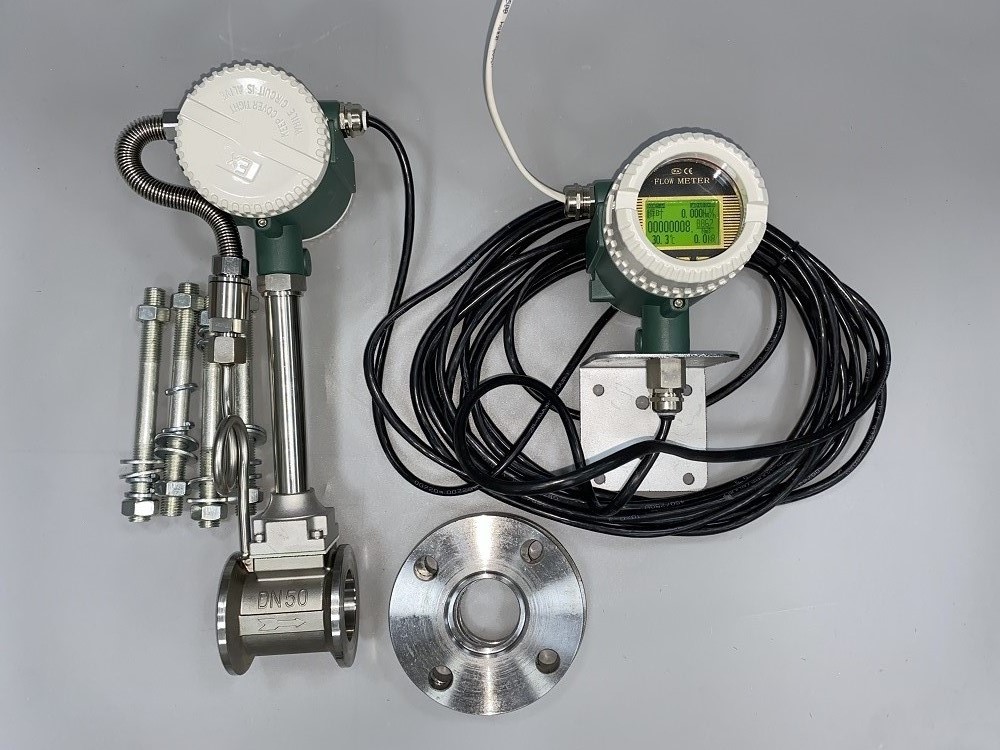

3、結構形式多樣、有管道式、插入式流量傳感器等多種形式；
4、精確度較高，常規液體的測量精度為±1.0%；氣體的測量精度為±1.5%；
5、壓損?。s為孔板流量計的1/4-1/2）,屬于節能類流量儀表；
6、安裝方式靈活，根據現場工藝管道不同，可水平、垂直或不同角度傾斜安裝；
7、電路采取多種保護模式，抗浪涌，適應能力強；
8、高精度的探頭，采用壓電晶片旋渦傳感器，信號穩定。316L不銹鋼傳感器外殼具有很強的抗腐蝕性和較好的晶間抗腐蝕性能。對堿溶液和大部分有機酸和無機酸亦具有良好的耐腐蝕能力。
9、長壽命鋰電池：配備3.6V高聚能鋰電池，具有高儲存能量密度，使用壽命長達1年以上。
10、測量范圍寬，量程比可達1：10-20。
11、在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體工況體積流量時無需補償，調換配件后一般無需重新標定儀表
基本參數
執行標準 | 《JB/T9249-2015渦街流量計行業標準》 |
公稱通徑 | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
使用條件 | 介質溫度：常溫型：-45～100℃，中溫型：-45～250℃，高溫型：-45～330℃； 環境溫度：-20℃～55℃，相對濕度：5%～90%，大氣壓力：86～106kPa |
材 質 | 表體：304(其它材料協議供貨) 積算儀外殼：壓鑄鋁 |
精 確 度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范 圍 度 | 1：6～1：25 |
供電電壓 | 傳感器：DC +24V；變送器：DC +24V；電池供電型：3.6V電池 |
輸出信號 | 脈沖輸出；4～20mA電流、控制信號、RS485（modbus- RTU協議）、Hart協議，物聯網GPRS等 |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆等級 | Ex iaⅡ CT6或ExdIICT6Gb |
防護等級 | IP65 |
電氣接口 | 內螺紋M20*1.5或其他 |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m；負載電阻≤500Ω； RS485/HART≤1200m. |
測量范圍
不同口徑儀表測量流量范圍會有所不同，儀表選擇過程中一定要按照流量使用范圍來選擇儀表，最忌諱的是按照管道粗細選擇儀表。根據管道選擇儀表最大的弊端是：很容易由于流量不足導致測量誤差。
渦街流量計的流量范圍判定是以工況流量為依據，因此儀表選用中將流量轉化為工況流量然后對比流量范圍表，盡可能使常用流量在儀表測量的中間范圍。
參比條件
1、氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2、液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
參比條件下渦街流量傳感器工況流量參考范圍表
儀表口徑 (mm) | 液體 | 氣體 | ||
測量范圍(m3/h) | 輸出頻率范圍(Hz) | 測量范圍(m3/h) | 輸出頻率范圍(Hz) | |
15 | 0.3～5 | 35～450 | 4～20 | 352～1761 |
20 | 0.6～10 | 29～380 | 6～30 | 250～1273 |
25 | 1.2～16 | 25～320
| 8～50 | 160～1100 |
32 | 1.8～20 | 18～200 | 10～150 20 | 97～1180 |
40 | 2～40 | 10～190 | 20～200 | 130～1040 |
50 | 3～60 | 8～150 | 35～350 | 87～952 |
65 | 4～85 | 6～120 | 45～450 | 71～764 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 54～696 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～548 |
125 | 20～350 | 3.2～57 | 150～2000 | 26～346 |
150 | 30～450 | 2.8～43 | 347～4000 | 34～392 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87
| 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～17000 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 協議 | 協議 | ||
注：表中(300)～(1000)口徑為插入式
工況流量是指儀表測量出當前通過管道介質的體積，是在工作狀態下的介質，例如氣體是可以被壓縮的，在管道內存在壓力時，氣體被壓縮后的體積就是工況流量。工況流量會隨著工作環境改變而改變。
標況流量是指介質在標準大氣壓力下和0°（或20°）標準下的體積，當壓縮氣體被釋放到標況環境中轉化的體積。標況流量在任何環境中均不會發生改變。
渦街流量計測量得出的是工況體積，只有做溫壓補償后才可以得出標況體積，一般用于貿易計量時，氣體采用標況為主，蒸汽通常采用質量計量。
