一、現象

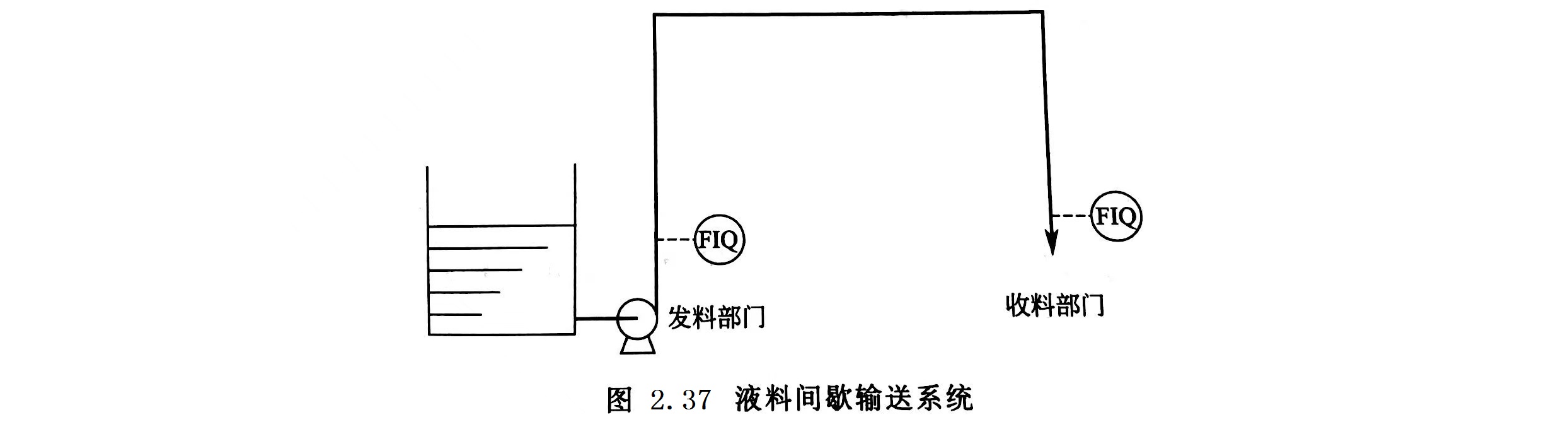

某氯堿廠的鹽水車間，將鹽水用泵打到電解車間，發送方和接收方各裝一套智能電磁流量計計量，如圖2.37所示。流量計型號規現格相同，但所計各批發料總量卻相差很多，發送方比接收方高5%以上，大大超過電磁流量計允許誤差。

二、分析

  我公司技術人員查看了工藝流程和儀表安裝，發現這是一個批量發料過程。當一批鹽水發送完畢，離心泵停止運行，但管架上輸送鹽水的管道內殘存的鹽水返回儲槽，驅動離心泵反向旋轉。發送方電磁流量計也有相應的流量顯示。

兩臺表的內部設置都是顯示正向總量。

經查，發送方電磁流量計內存有3個總量數據，即正向流量總量QD、反向流量總量 QR和正反向總量之差Q。接收方顯示的總量與發送方的總量差Q相符。所以，將發送方電磁流量計總量顯示內容改為總量差，問題得以解決。

三、討論

(1)邏輯關系

將發送方總量顯示修改為正反向總量差是與邏輯關系相符的，因為流過發送方流量計的正向流量，并未全數送到了接收方，這是因其中一部分又返回了。所以，在減去了返回總量之后，才是送到接收方的總量。

接收方流量計，由于不存在反向流，所以顯示的正向流量總量就是接收到的總量。

(2)普遍性

在液體產品批量發料裝車系統中，也常常遇到與本例相似的情況，尤其是一天中的第一車，實際裝入容器的液體量比流量計顯示的總量少得多，這是因為夜間停止作業時，輸送管內的液體經止回閥漏回大槽。
