一、存在問題

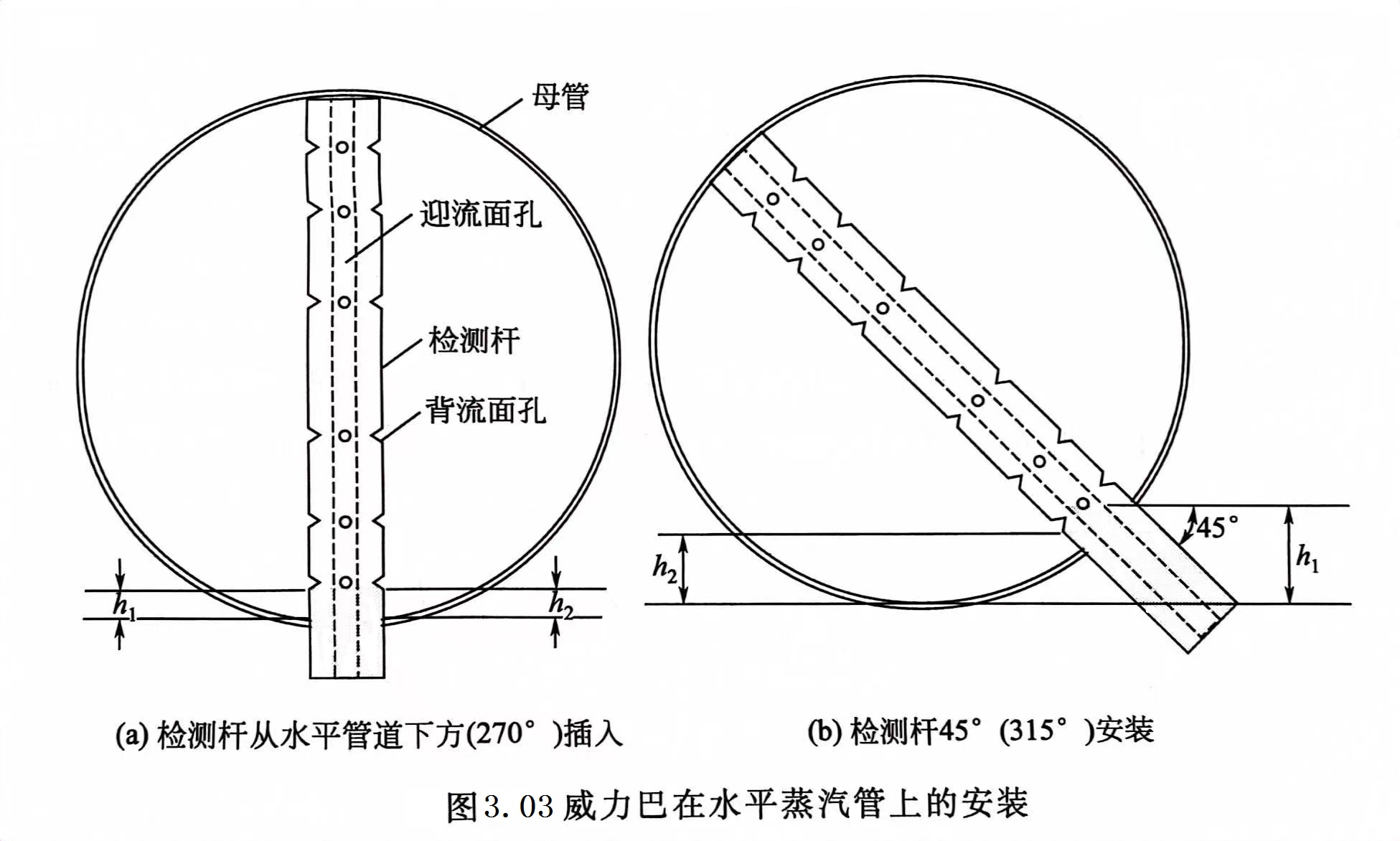

中石化某分公司在一根管道的始端和末端各裝一套彈頭形均速管測量飽和蒸汽流量，其中一套從水平管道底部插入檢測桿，另一套從水平管道下方45°插入檢測桿，如圖3.03所示。兩套儀表示值在流量大時差異不大，流量小時差很多。
二、分析與診斷
（1）差壓信號傳遞失真
用差壓式流量計測量蒸汽流量和濕氣體流量時，要注意差壓信號的傳遞失真，尤其是均速管流量計。
所謂差壓信號傳遞失真，就是差壓裝置產生的差壓信號傳遞到差壓變送器時走了樣。
引起差壓信號傳遞失真的原因有多種。在本實例中，用戶是將彈頭形斷面檢測桿從水平管道的水平線下方45°方向插入管道，如果被測流體為飽和蒸汽，則差壓信號導壓管內部的凝結水從檢測桿最下部的測壓口溢出，如圖3.03所示。
當檢測桿從水平管道下方(270°)插入時，迎流面測壓孔高度與背流面測壓孔高度相同，所以正壓側水位高度h1與負壓側水位高度h2相同，則不會引起差壓信號的傳遞失真。
當檢測桿從水平管道45°(315°)方向插入時，由于幾何學的原因，使得正壓側水位高度h1比負壓側水位高度h2高一些，則△h=h1一h2即為傳遞失真值。當實際流量為零時，由于此差壓存在，使流量計有一個流量顯示值，從而出現“無中生有”現象。由于均速管流量計的差壓上限本來就不大，這種傳遞失真引起的流量計零點偏差可能達到10%~20%FS。
當檢測桿從水平管道225°方向插入時，正負壓側水位高度也不一樣，引起的流量計零點偏差與315°插入時相似。
(2)為什么流量大時測量正常，流量小時誤差大
其實，差壓信號傳遞失真引起差壓測量的絕對誤差是相同的，但相對誤差不同。當被測流量較大時，差壓裝置產生的差壓信號幅值較大，對于低壓蒸汽來說，約有幾百毫米水柱，如果△h=10mmH2O，引起的差壓測量誤差約為幾十分之一，于是人們感覺不到它的影響。但當被測流量較小時，差壓裝置產生的差壓信號總共可能只有幾毫米水柱，這時人們必定會感到誤差的存在。
(3)過熱蒸汽時的情況
上面是對被測流體為飽和蒸汽時的分析，當被測流體為過熱蒸汽時，情況有了變化。因?yàn)楦咚倭鲃?dòng)的過熱蒸汽沖擊檢測桿時，為其提供熱量，使其溫度與過熱蒸汽溫度很接近，從而可能引起檢測桿正負壓側空腔內的凝結水二次蒸發，導致正負壓空腔內的水位高度低于正負壓測壓孔高度。由于沒有辦法保證h1和h2相等，所以這時差壓傳遞失真又多了一個不確定因素。因此，檢測桿只能從水平管道的水平方向插入。
(4)菱形斷面檢測桿的情況
菱形斷面均速管流量計測量蒸汽流量時，檢測桿自帶冷凝罐，不論被測流體是飽和蒸汽還是過熱蒸汽，一般均從水平管道的水平方向插入蒸汽母管。
在菱形斷面檢測桿中，由于迎流面測壓孔和背流面測壓孔高度一致，所以一般不會引起差壓信號的傳遞失真。
