負壓空氣流量的測量
負壓空氣流量測量對象并不太多，常見于需要負壓空氣的生產流程，如卷煙的生產過程中。
負壓空氣同樣是含能工質，對負壓空氣耗量進行計量，以便進行能耗考核。
(1)負壓空氣流量測量的特點
①不允許流量測量引入明顯的壓力損失
負壓空氣的負壓來自真空泵，很多臺功率很大的真空泵所生成的負壓只有負幾十千帕，例如進口絕壓為30kPa的真空泵，由強大動力轉換成的負壓只有-70kPa，如果負壓管道上安裝流量計后增大了阻力，產生較大的壓損，將使動力損耗大大增加，這是與節能的宗旨背道而馳的。
②流量密度小，為儀表選型帶來困難。
③流量計在負壓管道上安裝后，如果存在泄漏，很難察覺，在不知不覺之中，浪費了動力。
(2)流量計選型
由于上述第一個特點的約束，孔板流量計、渦輪流量計、容積式流量計等被否定掉。
由于上述第二個特點的約束，渦街流量計的選擇也被否定掉了。因?yàn)樵诎惭b流量計處的管道內，絕壓為30kPa的流體，其密度只有常壓條件下空氣密度的1/3，流體旋渦對傳感器的推力相應變小，因此無法測量。
超聲流量計，就第一個約束條件而言，是個很理想的選擇，但需經過聲阻抗校核，由于第二個特點的存在，具體測量點的聲阻抗變得很小，以致產生阻抗匹配困難的問題。
所謂聲阻抗是指介質對聲波傳遞的阻尼和抵抗作用，它等于聲壓與介質容積位移速度之比。在超聲流量測量中，聲阻抗與聲速成正比，與流體密度成正比，所以被測介質的絕壓越低，聲阻抗越小。
均速管差壓流量計，其原理和結構將在3.5節討論。對于負壓空氣流量測量的特點，均速管流量計是個很好的選擇，但常用工況條件下的差壓值需要計算，因?yàn)樵诹黧w密度較小工況條件下，差壓值往往較小，如果在50Pa以下，儀表的穩定性將會變得不理想。
在均速管差壓流量計中，有一種檢測桿截面形狀為“T”形的設計，其輸出差壓值約為普通菱形截面檢測桿的2倍，能很好地解決這一問題。

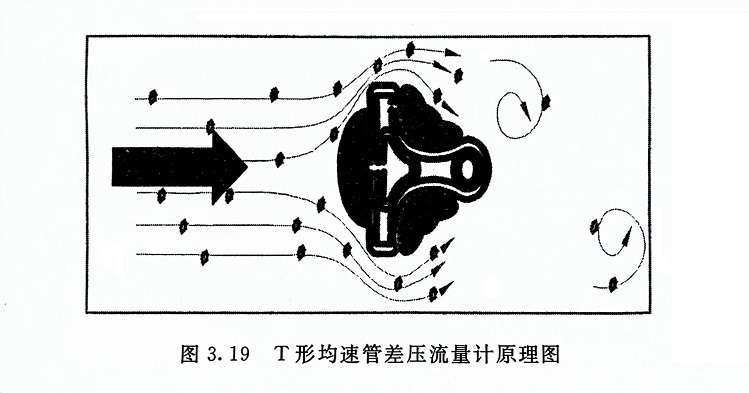

圖3-19所示是第三代T形均速管差壓流量計的原理。其跨越整個管道的高壓取壓槽的設計，使得它有很好的抗堵性。一些雜質的吸附，不會帶來大的測量誤差。
