在流量批量控制系統中，計量精確度是重要的控制目標。這里所說的計量精確度就是每批實際發料總量同預期總量的一致程度。影響計量精確度的因素除了執行器動作滯后外，主要的還有流量測量誤差，包括流量測量?jī)x表的非線性誤差，流體溫度變化、組分變化等所引起的誤差。下面詳細介紹其原理和解決方法。
一、執行器動作滯后引起的誤差及其補償
從上面的動作過程可知，執行器動作滯后必然引起控制計量誤差，誤差值約為滯后時間與瞬時流量qv的乘積τqv，其中滯后時間為從CPU發出關閥指令到切斷閥關死之間的全部時間，即包括繼電器的動作滯后和切斷閥的動作滯后，其性質屬純滯后。具體滯后時間主要取決于閥門的型號及口徑，小口徑電磁閥的滯后時間約為數十毫秒，口徑越大，滯后時間越長。
動作滯后引起的誤差可從控制器的累積值顯示中準確地讀出。糾正這一誤差最簡單的方法是在控制器“提前量”窗口設置一個提前量Qf，即在Q=Qs-Qf時，CPU就發出指令，關閉切斷閥。
二、表前壓力變化對定量精確度的影響
在流量定量控制系統中，流量計前的流體壓力經常發生變化，壓力變化主要是儲罐中液位高度變化所引起的。滿罐時，儲罐中的液位可能有10m高度，罐中料液即將發完時，可能只剩1m高度，由此引起的流量計前的壓力變化十分顯著，壓力變化引起發料時流量變化。
發料時流量變化對定量控制精確度帶來兩個影響。
(1)瞬時流量不同，要求相應改變提前量

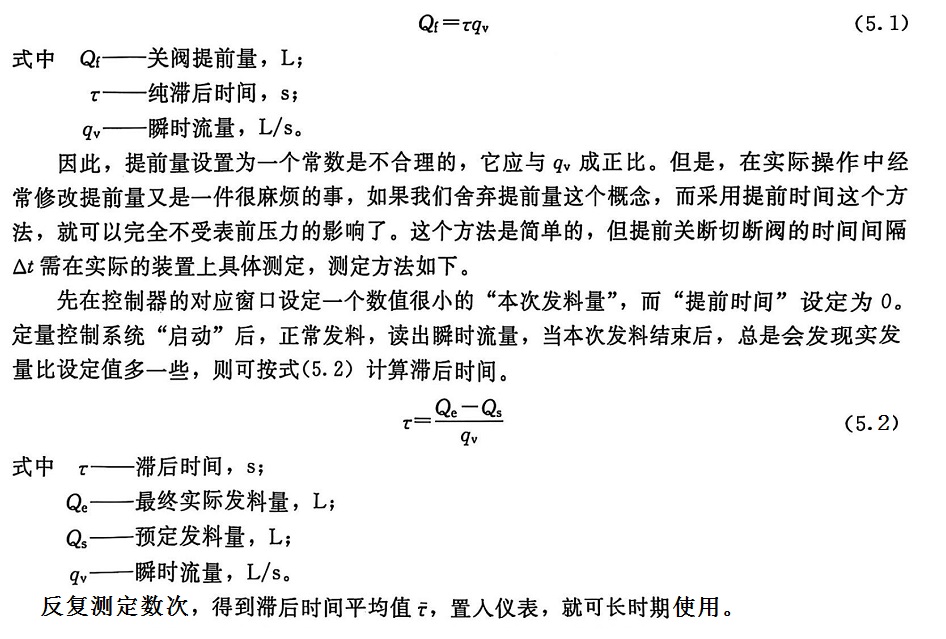

從5.4.1節可知，執行器動作滯后引起的誤差為τqv，合理的提前量Qf應與此誤差值相等，即
(2)不同流量時流量傳感器流量系數不同
表前壓力變化引起流量變化對定量控制精確度的影響的另一個原因是流量傳感器的非線性，即流量系數的變化。
在經流量定量控制系統發出的料液屬貿易實物時，往往此料液要連同裝載運輸工具一同稱重，作為貿易結算依據。以不同的瞬時流量值所發的料裝的車，往往會出現千分之幾的差異，這主要是流量傳感器非線性所引起的。例如0.2級渦輪流量傳感器的各點流量系數允許偏離平均流量系數±0.2%，而0.5級傳感器則允許偏離±0.5%。
顯然，在以8.84m3/h瞬時流量發料時，偏高0.38%屬必然之事，而若以4.55m3/h瞬時流量發料時，偏低0.08%也屬理所當然。
對流量傳感器的非線性進行恰到好處的校正，最簡單的方法是將該傳感器的標定數據制作成校正折線，然后寫到智能流量定量控制器中。儀表運行后，用查表和線性?xún)?nèi)插相結合的方法得到流量系數校正系數，進而精確地計算瞬時流量，從而完成對傳感器非線性的校正。
流量傳感器的非線性經校正后，從簡單的邏輯關系分析，似乎傳感器的誤差就不存在了，其實不然，因?yàn)榱髁總鞲衅鞒朔蔷€性誤差之外，還有重復性誤差、時間漂移等，但是經過上述校正后，精確度等級可以提高一檔是肯定的。
三、對液體熱脹冷縮引起的誤差進行補償
絕大多數液體在常溫條件下都有熱脹冷縮的特性，這對于流量傳感器以速度式為測量元件的系統會產生明顯誤差，即流體在工作溫度條件下的總量盡管控制得很準，但換算到標準狀態的總量卻與預定值偏離很多。

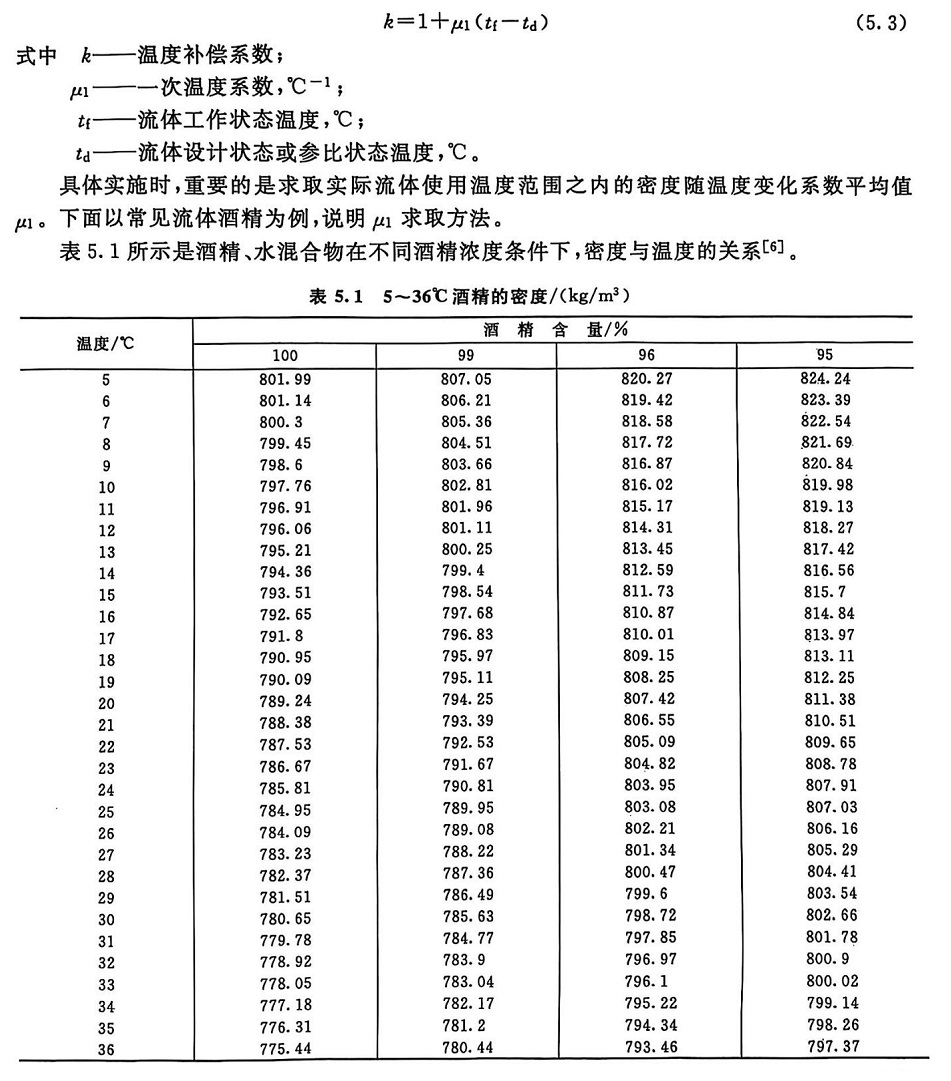

糾正此項誤差的方法是對流體溫度影響進行自動補償。最簡單的補償模型是如式(5.3)所示的一次函數式。

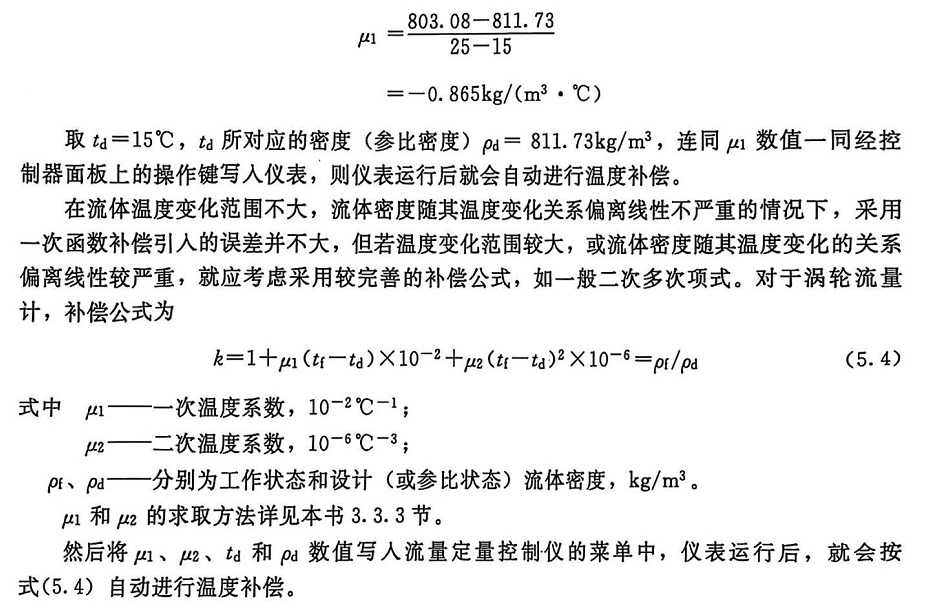

如果常用濃度為96%，溫度變化范圍為15～25℃，則兩個點溫度對應的密度分別為811.73kg/m3。先在酒精密度、溫度坐標系中將這兩個點找出來，然后在其間用直線連接，按解析幾何的方法，則直線的斜率即為密度隨溫度變化的系數μ1。
四、對流體組分的變化進行補償
在流量批量控制系統中，有時碰到組分變化的情況，而且組分變化引起液體密度顯著變化，如果不對這種變化進行補償，勢必引起質量總量的較大誤差，輕者影響企業效益，更重要的是影響企業聲譽。
仍以酒精為例，在表5.2 中，t=20℃時，酒精含量從95%升到96%，酒精密度就減小0.49%。在一個儲罐中，料液的組分往往都是取樣用化學法或儀器法測量得到的，最簡單的補償方法是測量組分的同時將參比溫度條件下的液體密度一同測量出來(實際上是這樣做的)，然后設置到批量控制器中，儀表運行后，即完成自動補償。
五、大小閥控制提高定量精確度

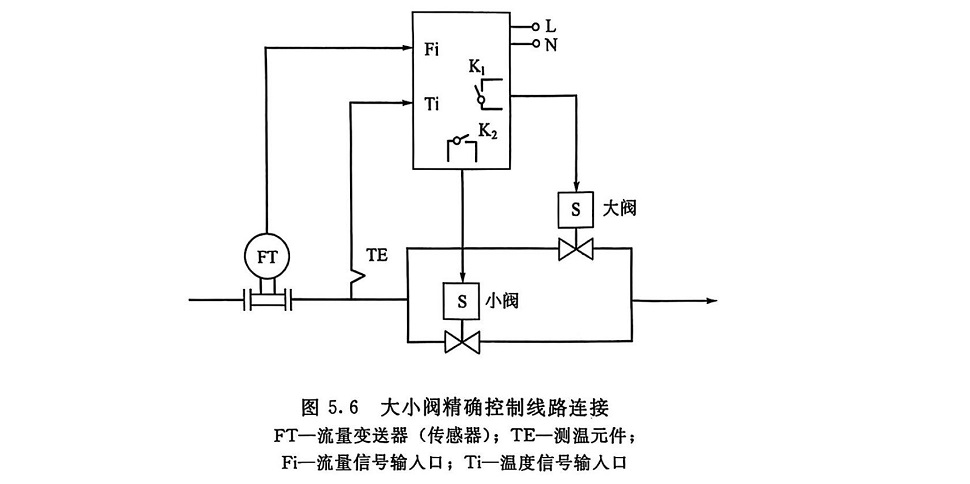

在液體人工裝桶或裝瓶的操作中，操作工有一條基本經驗，即在即將到達控制終點時，適當減慢罐裝速度，以提高控制精確度。人們?cè)谧詣?dòng)定量控制中吸收了這一條經驗，將如圖5.4所示的單閥控制改進為大小閥控制。其中，大閥用于快速發料，小閥用于精確定量，其連接示于圖5.6。
為了使大小閥協調動作，在定量控制器中設置有“大流量發料提前量”和“小流量發料提前量”，當操作工通過面板上的按鍵設定好“本次操作發料量”等數據后，按一下“復位”鍵，系統就“準備就緒”，并有相應的燈閃爍，按一下“啟動”鍵，就開始本次發料作業。這時“大閥控制接點”K1和“小閥控制接點”K2立即閉合，通過電磁閥的作用將大閥和小閥同時開足，液體經流量計流向受槽或其他容器。當本次發料累積值=本次發料預定值即大流量發料提前量時，大閥控制接點斷開，大閥關閉，并保持此狀態，而小閥繼續發料；當本次發料累積值=本次發料預定值-小流量發料提前量時，小閥控制接點斷開，小閥也關閉，從而結束本次發料。
這種控制方法適用于操作周期較長的發料對象。其優點是定量準確，付出的代價是投資增加一些，發料時間也稍長一些。合理調試“大流量發料提前量”，可使發料時間趨于合理。
合理選擇小閥的流通能力是重要的，兼顧經濟性和流量傳感器的范圍度，一般可選其為大閥流通能力的1/10左右。
