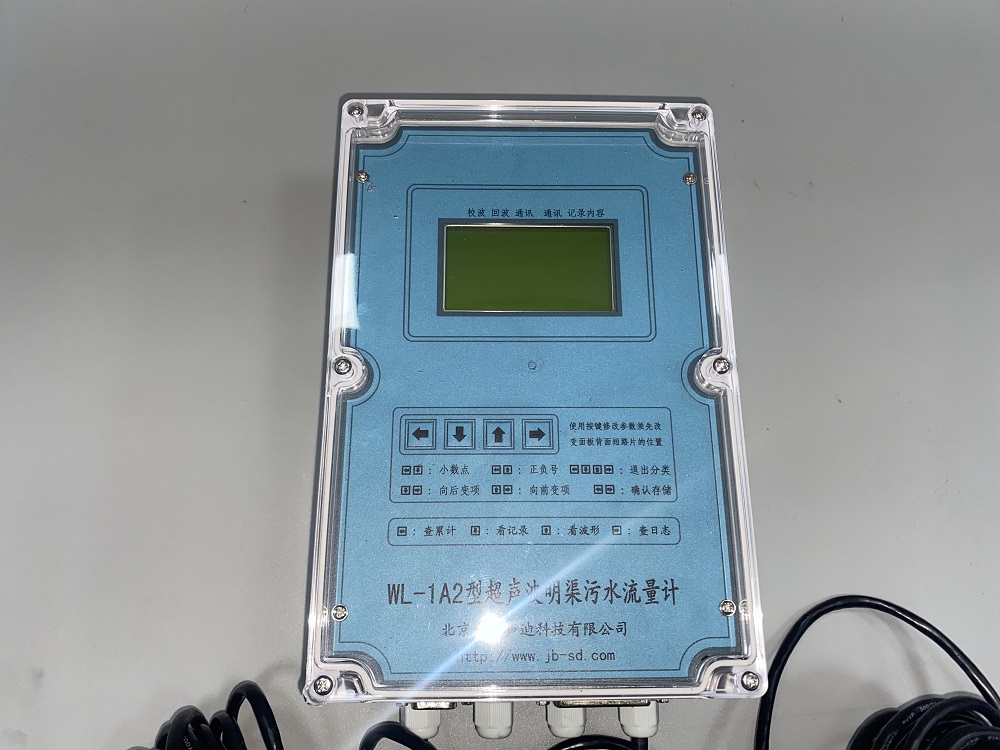

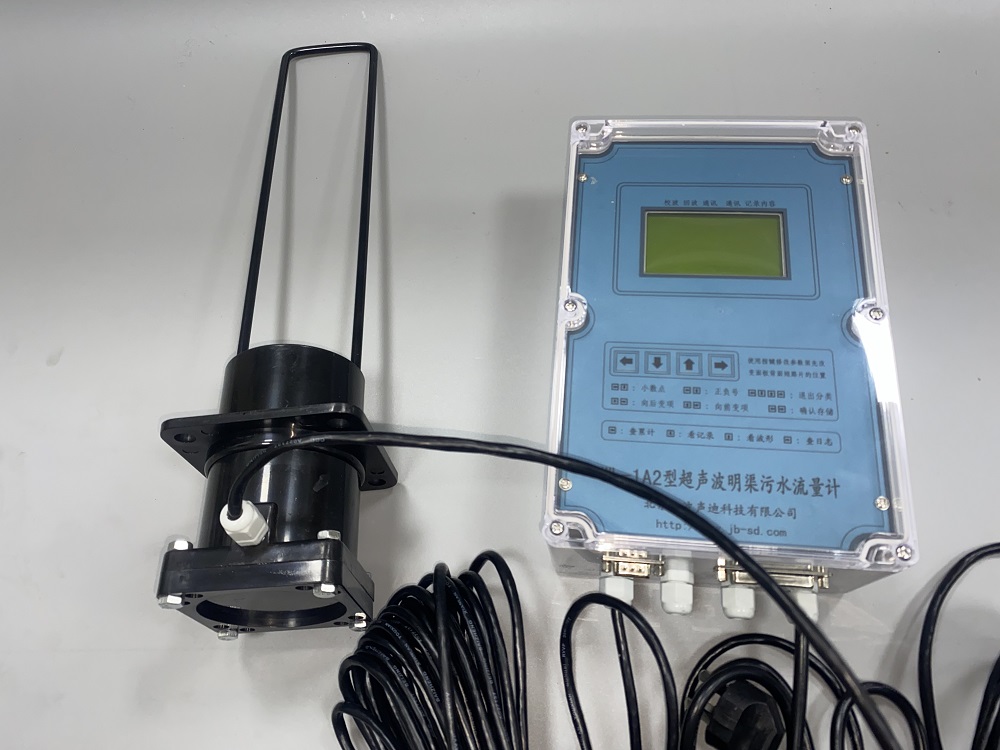

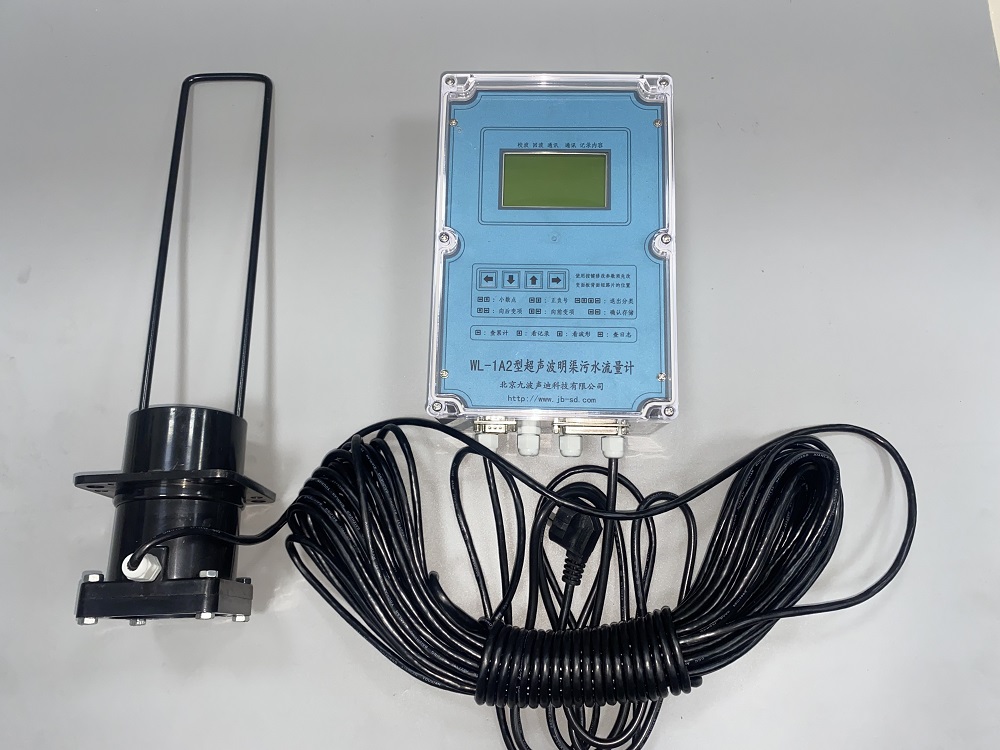

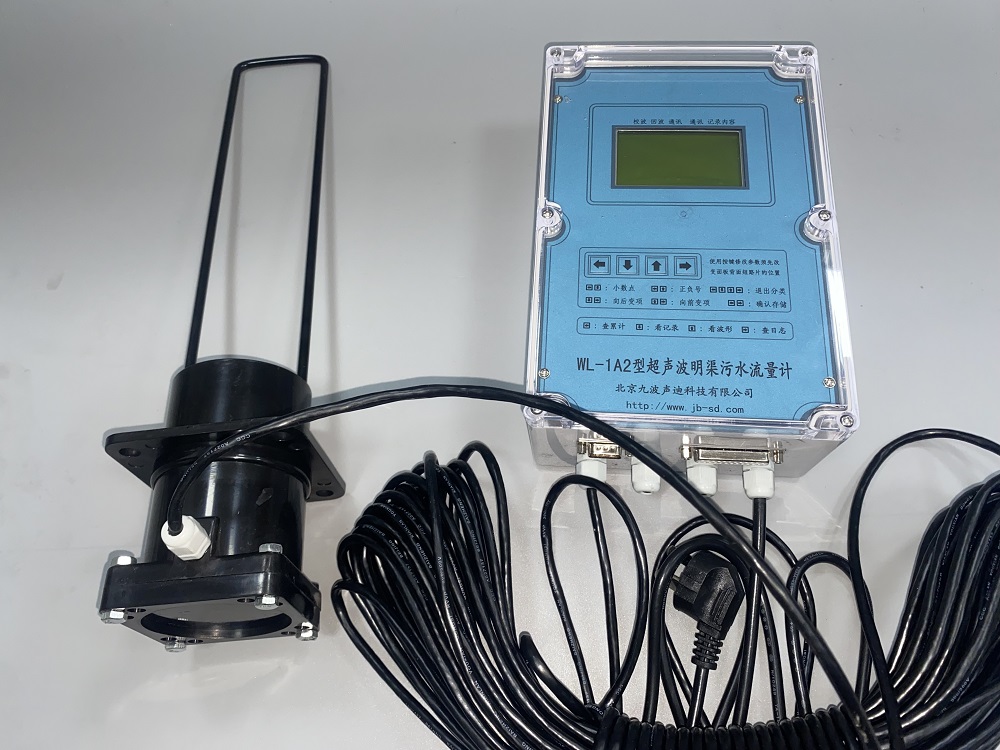

產品簡介
與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液?jiǎn)挝坏奈鬯欧趴?、城市下水道?/span>
流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其它形
式的儀表具有更高的可靠性。
工作原理
明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠
內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（圖三）。
使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。
巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬
B、開口角度、上游堰坎高度p有關。
測量范圍 | 0.1升/秒～10米3/秒 (量程與配用堰槽有關) |
累計流量 | 99999999米3 |
測距范圍 | 0～10m |
測距精度 | 3‰ |
流量精度 | 1%～5％（取決于堰槽的精度） |
盲 區 | 0.25m～0.5 m |
分 辨 率 | 1mm |
儀表顯示 | 自帶LCD顯示液位高度、流速、流量 |
模擬輸出 | 4～20mA 輸出瞬間流量 |
數字輸出 | RS485協議 |
供電電壓 | DC24V / AC220V |
環境溫度 | －20℃～ ＋60℃ |
防護等級 | IP65 |
安裝方式 | 支架或法蘭安裝 |
