一、提問
用凝結水稱重法驗證蒸汽流量計準確度時應如何操作?
二、解答
(1)用凝結水量驗證蒸汽流量計的準確度
有許多蒸汽用戶是取用蒸汽中的熱量，此蒸汽經過流量表計量后，送用熱設備，蒸汽放出熱量后變成質量相等的凝結水，然后從疏水器排出。將一段時間內的凝結水收集起來，測量其質量，然后與同一段時間內蒸汽表所計的總量比較，驗證蒸汽表的準確性，是在流量計安裝使用現場經常使用的簡單而易行的方法，但應注意下面兩點。
①凝結水在排出疏水器時總有少量的飽和水因突然減壓而閃蒸變成蒸汽逃逸。進行總量比較時應予考慮。最好是將疏水器排入裝有適量冷水的容器底部，從而使殘余的蒸汽重新變成凝結水，測量之。
②如果流經流量計的是飽和蒸汽，必須考慮其中夾帶的水滴對平衡計算的影響。現在使用渦街流量計測量蒸汽流量的方法應用十分普遍，而渦街流量計對蒸汽中的水滴基本不響應，而在疏水器的排出液中卻包含了這些水滴，因此，如果蒸汽的濕度為5%，那么，凝結水總量比蒸汽流量表所計的總量高5%則屬正常。困難的是蒸汽的濕度究竟是多少難以測量。在進流量計之前，如果管道上裝有疏水器，則可將分層流動的水排放掉，這時蒸汽中的水滴含量約為0~5%(質量比)。
(2)利用蒸汽性質表中的數據計算疏水器出口逃逸的蒸汽質量
如果疏水器工作正常，管道內的蒸汽并不會通過疏水器排入大氣。疏水器排水時，有蒸汽逸出其實不是疏水器漏汽，而是因疏水閥前的飽和水溫度高于100℃，而從疏水閥出口排出的水必定為100℃(大氣壓力為101.325kPa時)，兩者之間的溫差則為部分飽和水汽化提供了熱量。

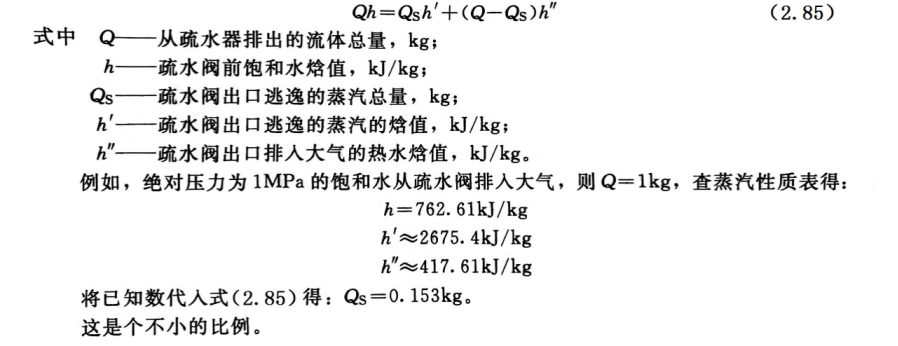

這部分蒸汽的質量可利用式(2.85)計算得到。
因?yàn)轱柡退畯氖杷y中排出屬等焓變化，所以根據熱量平衡方程式由下面的等式成立：
