一、存在問題

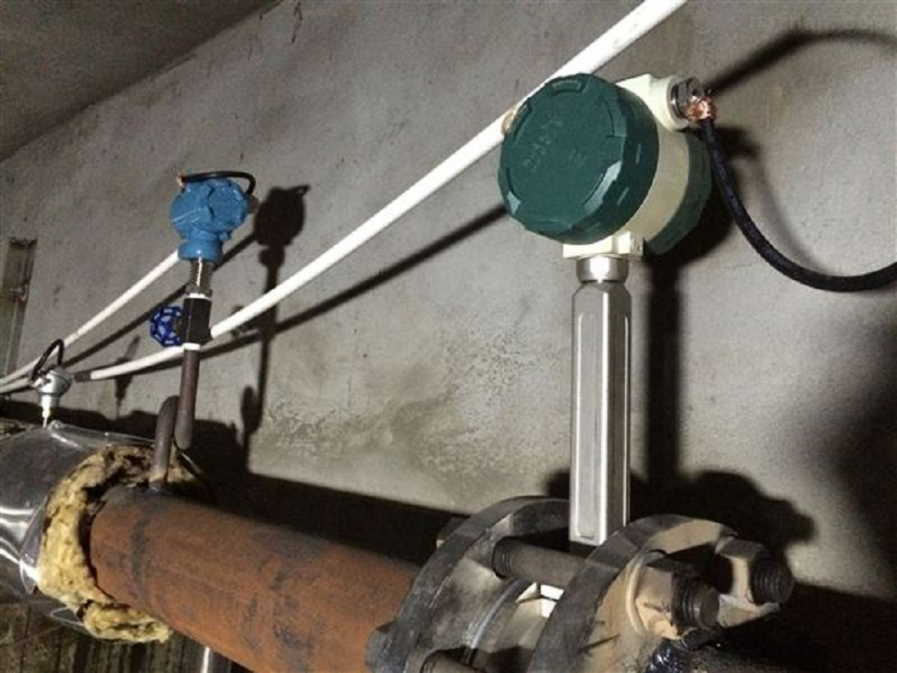

上海某大廈鍋爐房有4臺10t/h鍋爐，經分配器送7個用戶，分配器上有疏水器，但只能疏出微量的水。進入分配器的4路管和出分配器的7路管上均裝有渦街流量計，因是飽和蒸汽，所以均進行壓力補償。

儀表投運后，適逢冬季，4臺鍋爐開3臺，產汽量最高達28t/h。7臺分表之和與產汽量總和相差無幾。

冬去春來，隨著氣溫的升高，管損逐漸增大，到夏季管損最多達20%。由于進分配器的流量大，出分配器的流量小，顯然不是真正的管損，而是表計誤差造成的。

二、分析與診斷

我公司技術人員調閱了計量數據記錄，夏季開1臺鍋爐，24h總發汽量只有49t。這樣小的流量對于鍋爐蒸汽表來說還問題不大，因為每臺鍋爐裝的渦街流量計均為DN150 通徑。問題大的是1臺分表，這臺表安裝在DN300 管道上，設計院提供的耗汽量數據是20t/h，于是據此選了DN200渦街流量計，其最小可測流量為2.1t/h(流體為p=0.87MPa飽和蒸汽)。這樣，鍋爐產生的 2t/h蒸汽全部送這臺分表，也無法對其檢測元件產生足夠的推力。

顯然，通徑太大。后來用戶單位根據實際運行數據，對設計條件作了調整，在DN200渦街流量計旁邊再并聯1臺DN80的渦街流量計，而將大表停掉。小表投入使用后，夏季的白天和夜間的流量均在其可測范圍內，從而使進出分配器的流量數據恢復平衡。

不僅如此，冬季用小表來計量也足夠了。由此可見，在計量儀表選型中，提條件的人層層加碼，以致流量上限值取得很龐大，最終引起嚴重后果。
