溫度壓力測口位置的合理選擇
實施流體溫度、壓力補償時,應合理選擇溫度、壓力測量口的位置,因?yàn)檎羝砸欢魉倭鬟^(guò)流量測量?jī)x表時,測壓口選在不同的位置得到的測量值是不同的。測溫口也有類似的情況。
從流量計使用現場的實際情況來看,用于溫壓補償?shù)臏y(cè)溫口、測壓口位置雖然多種多樣,但大多數是測壓口在前,測溫口在后。即測壓口開在流量計上游的管道上,測溫口開在流量計下游的管道上。
（1）孔板流量計的測溫測壓口位置

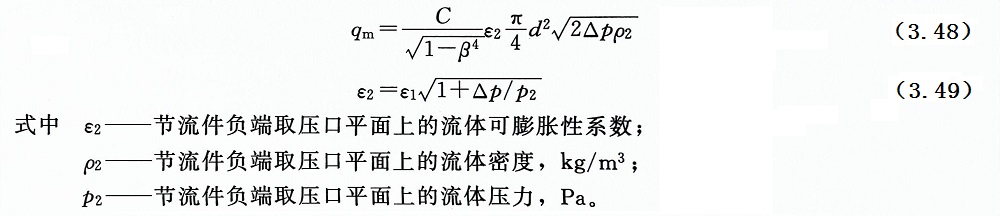

①質量流量與各自變量的關系，可用式（3.48）表達。
假定流體為可壓縮性流體，而且在p1,p2差別不大的情況下，流體符合理想氣體定律，這時將式（3.49）代入式（3.48）,就可得到式（3.22）,因此,式（3.48）和式（3.22）是等價的。
關于流體密度，GB/T 2624-2006在5.4.2條中規定,它可以直接測得,亦可根據差壓取壓口處的絕對靜壓、絕對(熱力學)溫度和流體成分構成相應的狀態方程計算出來。5.4.3條中進一步規定,允許一個取壓口同時連接差壓測量裝置和靜壓測量裝置,但要保證這種雙重連接不會導致差壓測量出現任何差錯。
該標準中的關鍵數據如流出系數C和可膨脹性系數ε，都是根據大量實驗數據經處理得到的，因此在采用這些實驗結果進行節流裝置的設計和由此設計的節流裝置測量流量時，實際上是實驗方法的“逆過程”。
至于將取壓口開在節流裝置前一定距離的管段上測得的壓力比標準規定的方法測得的壓力差多少,照理可以按伯努利方程、連續性方程和熱力學過程方程計算出來,但具體計算時還有一些困難,而如果在現場實測,卻是不困難的。

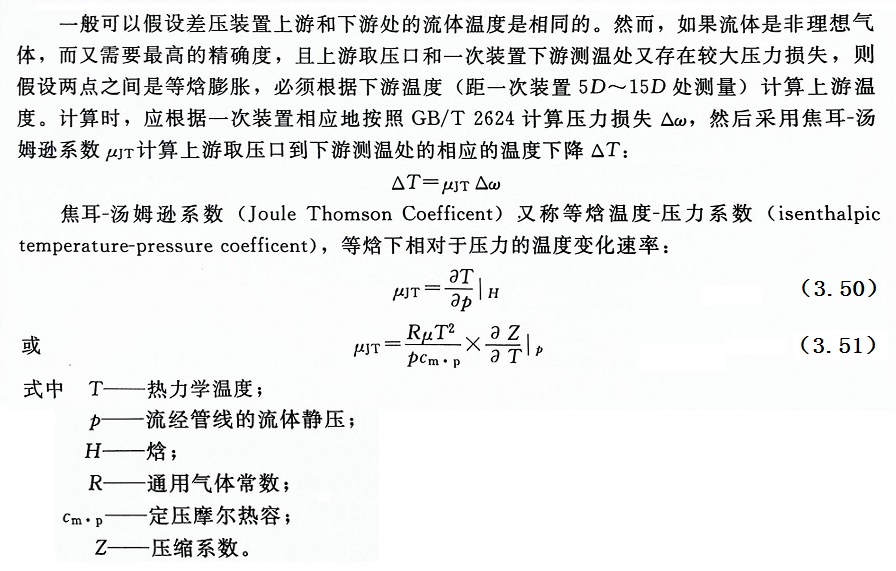

②測溫問題
流體溫度最好在一次裝置下游測量。溫度計套管所占空間應盡可能小。如果套管位于下游,其與一次裝置之間的距離應至少為5D。
(2)渦街流量計測溫測壓口位置
渦街流量計是利用流體流過旋渦發生體時產生的穩定旋渦，通過測量其旋渦產生頻率，得到體積流量。
實驗指出，流過旋渦發生體的流體不論是液體、氣體還是蒸氣，只要雷諾數ReD在2x104～7x106范圍內，就能得到穩定的流量系數。
實驗同時指出，旋渦產生的頻率反映了旋渦發生體處的流體平均流速，此流速與流通截面積的乘積即為體積流量。要將蒸汽的這種體積流量換算成質量流量，必不可少的是測量出旋渦發生體處的流體靜壓力。此處?kù)o壓力由于流體流速較高，比渦街流量計上游管道內的流體壓力低一些。若在此處準確地測量靜壓力，由于多種原因有一定困難，但在流量計下游一定距離的管道上，測量到能與發生體后面?zhèn)鞲衅魈幍撵o壓相等或接近的靜壓，則是一個可行的方法。橫河公司要求，這個合適的距離為3.5～7.5倍管道內徑。E+H公司要求，這個合適的距離為從流量傳感器下游法蘭算起 3.5倍管道內徑。
若用上游壓力代替下游壓力會引入誤差，其估算方法如下例所述。

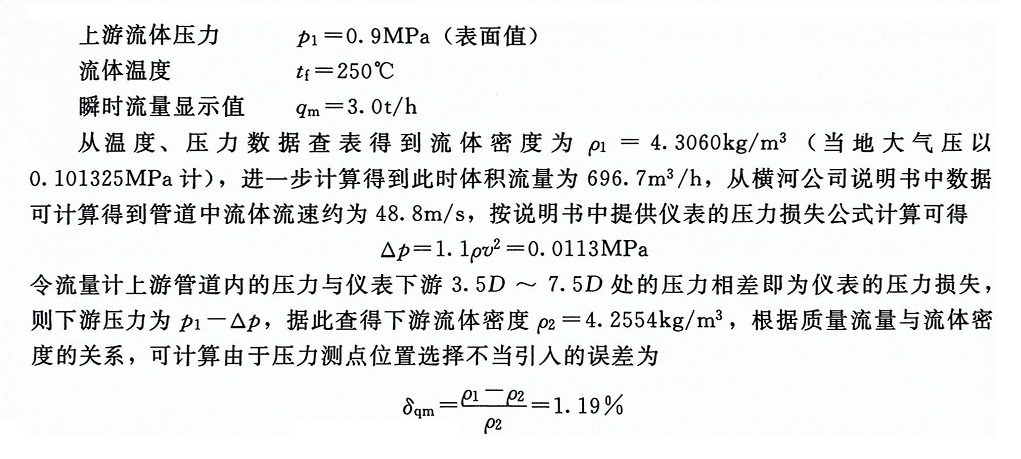

例如有一臺DY型旋渦流量計，用來測量過熱蒸汽流量，從流量二次表可讀出：
從上面的分析可清楚地看出，流速越高，由此引入的誤差越大。
