蒸汽密度求取方法比較
從上面的分析可知，工程上普遍使用的推導式蒸汽質量流量測量系統，關鍵是求取蒸汽密度，歸納起來主要是采用數字模擬法和查表法兩類辦法。
（1）用數學模型求取蒸汽密度
在工程設計和計算中，工程師們經常需要求取蒸汽密度數據，采用的傳統方法是由蒸汽的狀態數據查蒸汽密度表。但是未采用微處理器前，這種人工查表的方法還無法移植進儀表，而仍采用數學模型的方法。人們建立了多種的數學模型以滿足不同的需要，下面列舉使用最廣泛的幾種。
①一次函數法

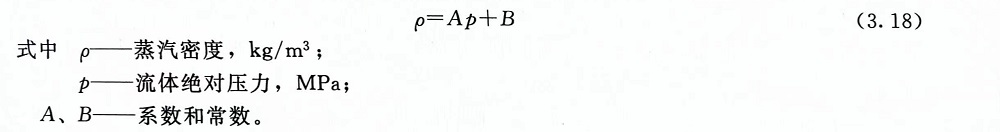

這種方法的顯著特點是簡單，適用于飽和蒸汽，其表達式為：
式（3.18）不足之處是僅在較小的壓力范圍內變化適用，壓力變化范圍較大時，由于誤差太大，就不適用了。因?yàn)閷?duì)于飽和蒸汽來說，ρ=f（p）是一條曲線，用一條直線擬合它，范圍越大，當然誤差越大。

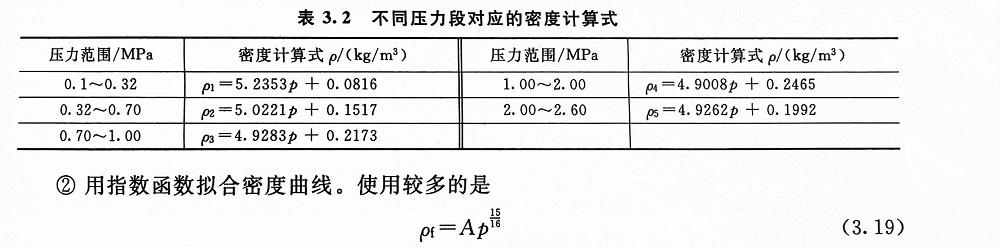

解決這個矛盾的方法是分段擬合，即在不同的壓力段采用不同的系數和常數。表3.2所示為不同壓力段對應的不同密度計算式。
式（3.19）描述的是一條曲線，用它來擬合飽和蒸汽的ρ=f（p）曲線能得到更高的精確度，但是在壓力變化范圍較大的情況下，仍有千分之幾的誤差。
③狀態方程法

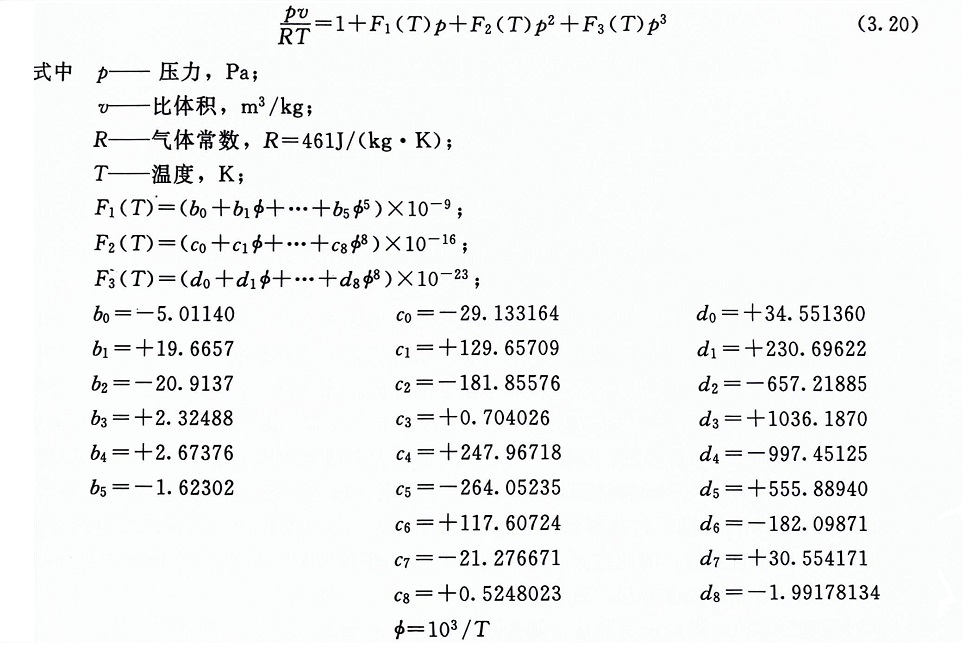

狀態方程法用于計算過熱蒸汽密度，其中著名的有烏卡諾維奇狀態方程：
(2)計算機查表法
上面所說的通過數學模型求取蒸汽密度的誤差都是同人工查密度表方法相比較而言?，F(xiàn)在智能化儀表將蒸汽密度表裝入其內存中，在CPU的控制下，模仿人工查表的方法，采用計算機查表與線性內插相結合的技術，能得到與人工查表相同的精確度。

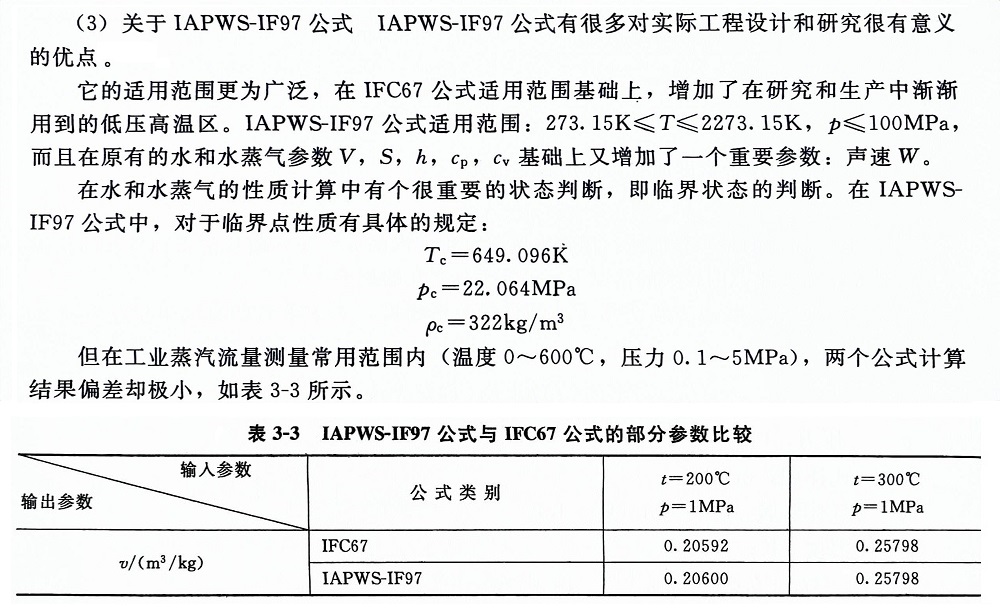

現在國際上通用的蒸汽密度表是根據“工業用1967年IFC公式”計算出來的。1963年于紐約舉行的第八屆國際水蒸氣性質會議上，成立了國際公式委員會(IFC)。若干年后，該委員會提出了國際公認的“工業用1967年IFC公式”及“通用和科研用1968年IFC公式”。21年后在1984年于莫斯科舉行的第十屆國際蒸汽性質會議上，又廢除了“通用和科研用1968年IFC公式”。因此，“工業用1967年 IFC公式”仍是當前廣泛使用的權威公式。
由于這個原因，在蒸汽流量測量方面，人們?nèi)匀黄毡槭褂么蠹冶容^熟悉的已使用多年的根據IFC67公式編制的蒸汽密度表(比容表)。
下面以典型智能流量演算器為例說明自動查表的實施方法。
在智能流量演算器的EPROM中寫入3個蒸汽密度表，1號表是過熱蒸汽密度表，另外兩個是飽和蒸汽密度表，采用的都是國際蒸汽密度表1967IFC公式計算出來的。其中，過熱蒸汽密度表有蒸汽溫度和蒸汽壓力兩個自變量。2號表是蒸汽壓力為自變量。3號表是蒸汽溫度為自變量。這樣，測得蒸汽溫度或測得蒸汽壓力都能通過查表求得蒸汽密度。究竟是選查ρ=f(p)表格還是p=f(t)表格，則在填寫組態菜單時由用戶自己選定。
①查表的優先權問題
過熱蒸汽的密度隨蒸汽溫度、壓力變化的關系是三維空間中的一個曲面，有兩個自變量，因此在查密度表時就存在一個優先權的問題。若先從壓力查起，就稱壓力優先；若先從溫度查起，就稱溫度優先。
而對于飽和蒸汽，若選壓力補償，則為壓力優先；若選溫度補償，則為溫度優先。

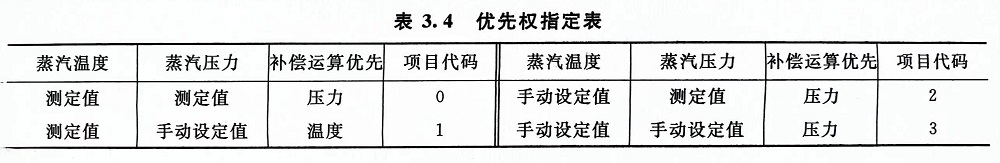

上述三種情況優先關系由用戶在填寫菜單時指定，如表3.4所列。
②蒸汽狀態判別問題

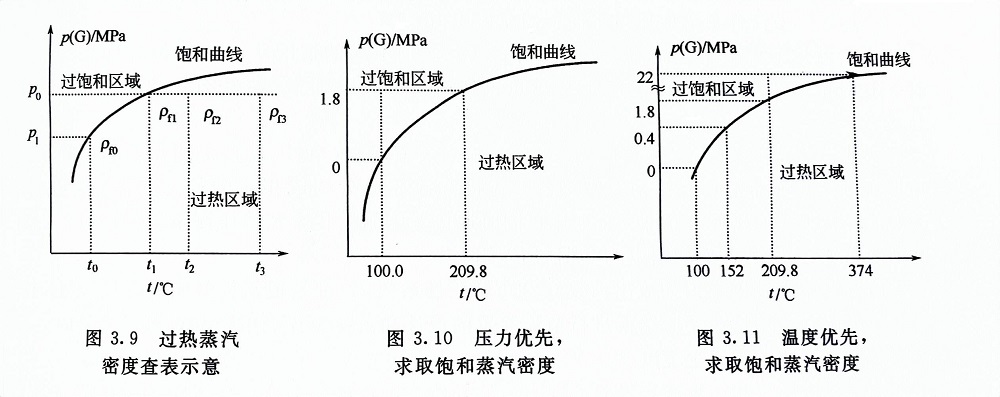

典型流量演算器具有蒸汽狀態判別功能。根據判別結果，查不同的密度表。以過熱蒸汽為例，在圖3.9所示的查表示意圖中，從壓力測定值p0出發去查溫度，如果溫度測定值大于飽和溫度t1，則判別蒸汽為“過熱蒸汽”，查1號密度表，例如，t=t2，則ρ=ρf2。如果溫度測定值小于t1，則判別蒸汽狀態為“過飽和蒸汽”，查2號密度表，ρ=ρf1，此時，溫度信號與壓力信號不平衡，所以，儀表自診斷顯示“000800”代碼，表示蒸汽狀態已進入飽和區。
③飽和蒸汽密度求取方法
如果優先指定欄內填入2(壓力優先)，則手動設定溫度置100℃，從壓力測定值出發查出飽和溫度。因?yàn)榇藭r(shí)溫度信號取手動設定值，所以判別蒸汽狀態為“過飽和蒸汽”(如圖3.10所示)，查2號表。
如果優先指定欄內填入1(溫度優先)，則手動設定壓力一般置22MPa(密度表中壓力上限)，從溫度測定值出發查飽和壓力。因?yàn)榇藭r(shí)壓力信號取手動設定值，所以判別蒸汽狀態為“過飽和蒸汽”(如圖3.11所示)，查3號表。
上面所談的蒸汽密度求取方法，用戶不一定都要搞清楚，其原因在于用戶只須根據自己所用的流體參數選擇合適的補償方法，并在菜單中填入有關數據即可。但是對于飽和蒸汽究竟是采用壓力補償還是溫度補償?shù)故呛苤匾摹?/span>
④直接查表法
有的儀表制造商采用的是直接查表法，即儀表內存放的三張蒸汽密度表由編碼開關指定其選用：采用壓力補償?shù)娘柡驼羝?jīng)編碼開關選擇直接查以壓力為自變量的飽和蒸汽密度表；采用溫度補償?shù)娘柡驼羝?jīng)編碼開關選擇直接查以溫度為自變量的飽和蒸汽密度表；對于過熱蒸汽，經編碼開關選擇直接查以溫度和壓力為自變量的過熱蒸汽密度表。編碼開關設置完畢，長期使用。
